Εισαγωγή
Το DS5602 είναι ένας φορητός 2D καλωδιακός σαρωτής barcode εξοπλισμένος με κάμερα παγκόσμιας έκθεσης 30 pixel και εξαιρετική απόδοση ανάγνωσης.
Μπορεί εύκολα να διαβάσει barcodes σε διαφορετικά μέσα όπως χαρτί, προϊόντα, οθόνες κλπ.
Μπορεί να εφαρμοστεί κυρίως σε κινητές πληρωμές, σάρωση γραμμικού κώδικα αγαθών, καταμέτρηση αποθεμάτων κλπ.
Εμφάνιση

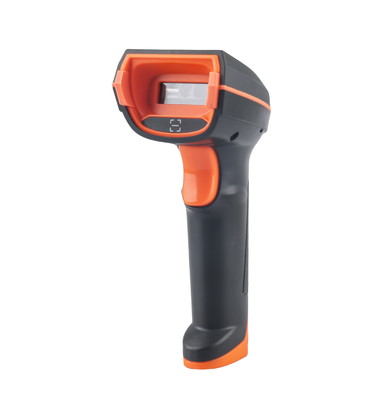

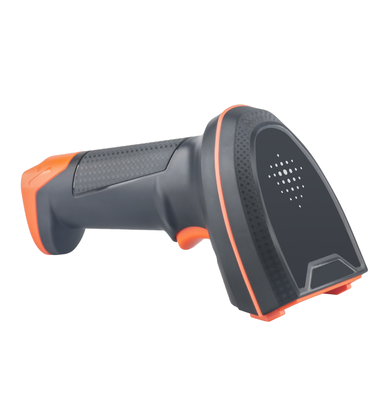

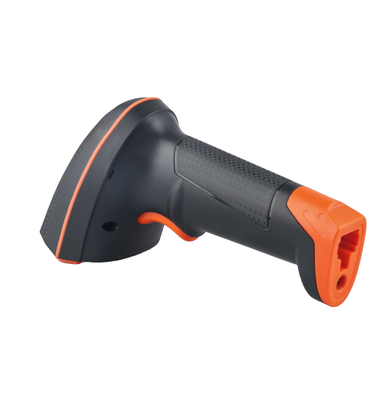

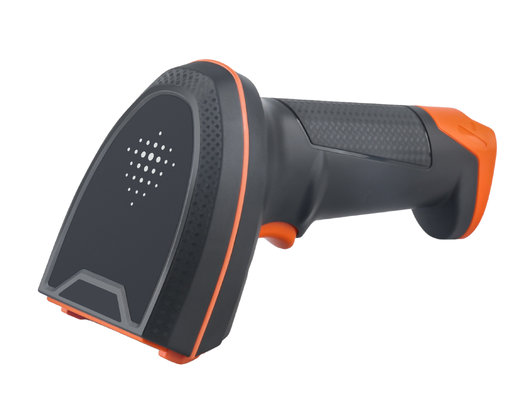

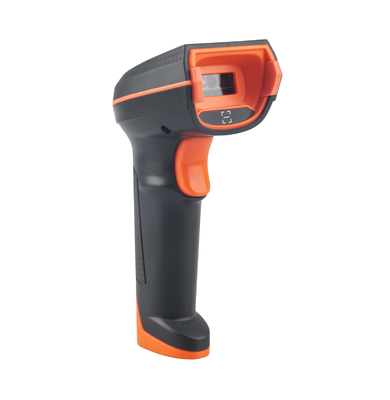

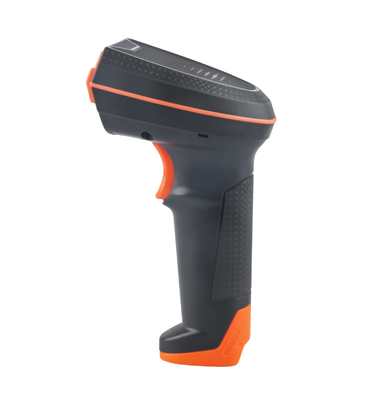

Η παρακάτω εικόνα δείχνει την εμφάνιση του DS5602, με ένα δείκτη φωτός σάρωσης και μια έξοδος ήχου ήχου από πάνω του.για την κατασκευή ηλεκτρικών κυψελών, και ένα κουμπί στην λαβή.
Προσοχή:
> Για να διατηρηθεί η εξαιρετική απόδοση ανάγνωσης του σαρωτή, παρακαλούμε διατηρήστε το προϊόν καθαρό.
> Χρησιμοποιήστε μαλακό πανί για να καθαρίσετε το παράθυρο.
Χαρακτηριστικά του προϊόντος
> Μπορεί εύκολα να εντοπίσει όλους τους κύριους 1D και 2D barcodes στην αγορά με MCU υψηλής απόδοσης.
> Η κάμερα 1280*1024 pixel παγκόσμιας έκθεσης μπορεί εύκολα να διαβάσει κωδικούς γραμμών άνω των 3MIL για να ανταποκριθεί στις ανάγκες της καθημερινής σάρωσης.
> Μπορεί εύκολα να διαβάζει barcodes σε χαρτί, εκτύπωση, πλαστικό και οθόνη με τεχνολογία 2D απεικόνισης.
> Υποστηρίζει πολλαπλές λειτουργίες για να ανταποκρίνεται σε διαφορετικές απαιτήσεις ανάγνωσης.
> Έρχεται με υποδείξεις δονήσεων.
> Διαθέτει αποσυναρμολογήσιμα καλώδια και διπλές διεπαφές (USB (USB-KBW, USB-COM), RS232 (προαιρετική)).
> Έχει υψηλή συμβατότητα και υποστηρίζει Windows, Android και οποιοδήποτε εγχώριο σύστημα.
> Υποστηρίζει διαδικτυακές αναβαθμίσεις, προσαρμοσμένη ανάπτυξη και δευτερεύουσα ανάπτυξη.
> Είναι αντι πτώση και αντι-δονήσεις με πολύ ολοκληρωμένη Διοστασιακή δομή αποκωδικοποίησης.
> Έχει υφή λέιζερ, ορατή υφή και εξαιρετική αισθητική αφής.
Λιμένας επικοινωνίας
Ο σαρωτής πρέπει να είναι συνδεδεμένος με έναν οικοδεσπότη για να λειτουργεί, ο οποίος μπορεί να είναι ένας κύριος υπολογιστής υπολογιστή, μηχανή POS, μικροελεγκτής, οικοδεσπότης Android ή άλλη έξυπνη τερματική συσκευή με διεπαφή USB ή RS232.
1Διασύνδεση USB υποδοχής
2. Διασύνδεση RS232 υποδοχής [DB9 αρσενικό]
Διασύνδεση με σύρμα
USB
RS232
Διάγραμμα καλωδίου
USB
RS232
Διάσταση δομής
Μονάδα: mm
Απόδοση
| Τρόπος επικοινωνίας | Διάταξη 1Ειδικότερα |
| Αισθητήρας | Παγκόσμιο κλείστρο CMOS |
| Πικέλια | 1,300,000 pixel, 1280*1024 |
| Ακρίβεια ανάγνωσης | ≥3mil/0.076mm ((PCS90%, CODE 39) |
| Βαθμό πεδίου | 30 mm~500 mm ((διαφορετικές περιοχές κώδικα γραμμών) |
| Ταχύτητα αποκωδικοποίησης | 65CM/S |
| Τρόπος σάρωσης | Εγχειρίδιο, αυτόματη αίσθηση, έλεγχος εντολών |
| Τρόπος προειδοποίησης | LED, buzzer |
| Προοπτική | 41° * 31° |
| Γωνία ανάγνωσης | Ρολάρισμα: ±360°,Πιτς: ±60°,Καμπύλη: ±55° |
| | Προϋποθέσεις δοκιμής:CODE39,10mil/0,25mm,PCS90% |
| Αντίθεση εκτύπωσης | ≥ 15% |
| Φωτισμός περιβάλλοντος | Σκοτεινό περιβάλλον, εσωτερικό φυσικό φως |
| Σύστημα κωδικοποίησης | 1D:UPC-A,UPC-E,EAN-8,EAN-13,Κωδικός 128, GS1-128, Κωδικός 39,Κωδικός 32, Κωδικός 93,Κωδικός 11,Διασταυρωμένο 2 από 5,Ματρίκας 2 από 5,Βιομηχανικό 2 από 5 ((Καθαρό 2 από 5),Codabar(NW-7),MSI,GS1 Databar ((Παντοκατεύθυνση,Περιορισμένη, Επεκτεινόμενη), κλπ. 2D: QR Code, Micro QR Code, Data Matrix,PDF417, Micro PDF 417, Aztec, κλπ. |
Μηχανικές/ηλεκτρικές παραμέτρους
| Βάρος του προϊόντος | 148g ((Σκανέρ) |
| Διάσταση εμφάνισης | Δοκιμαστικό σύστημα |
| Μέγεθος καλωδίου | 1.8 μέτρα |
| Τύπος διεπαφής | USB αρσενικό, DB9 θηλυκό |
| Εισφορά ισχύος | Συνεχή 5V 1A |
| Τρέχων | 230mA (μέση εργασία), 33mA (ετοιμασία) |
Εργασιακό περιβάλλον
| Θερμοκρασία λειτουργίας | -20°C έως 50°C |
| Θέρμανση αποθήκευσης | -40°C έως 70°C |
| Εργασιακή υγρασία | 5% έως 95% ((Δεν συμπυκνώνονται) |
| Δοκιμή δονήσεων μεταφοράς | 10H@125RPM |
Κατάλογος ανταλλακτικών
| Καλώδιο | USB: Χρησιμοποιείται για τη σύνδεση του Scanner και του Host για επικοινωνία και φόρτιση. |
| | RS232 ((άνοιξη)Προμηθεύεται με κεφαλή παροχής συνεχούς ενέργειας για τη σύνδεση του σαρωτή με τον ξενιστή και για σειριακή επικοινωνία.
|
| | USBκαλώδιο τροφοδοσίας (άνοιξη)Χρησιμοποιείται για τη σύνδεση του σαρωτή με τον πάγκο τροφοδοσίας και για την τροφοδοσία σε σειριακή θύρα. |
| Διορθωτής ρεύματος (άνοιγμα) | Έξοδος: DC5V 1A, είσοδος: AC100~240V 50~60Hz, μπορεί να χρησιμοποιηθεί για παροχή ηλεκτρικής ενέργειας σε σειριακή θύρα. |
> Ελέγξτε ποιες θύρες είναι διαθέσιμες στον οικοδεσπότη σας για να επιλέξετε τον σωστό τύπο προϊόντος.
> Αν χρειαστεί, επικοινωνήστε με τον κατασκευαστή για να προσαρμόσετε τον τύπο διεπαφής που χρειάζεστε.
